TP ANALYSE FONCTIONNELLE ET COMPORTEMENTALE DU VELO
ASSISTE
B.2.2 Analyse fonctionnelle et structurelle - Activités du chef de
projet
Cette partie a pour ambition d'analyser du point de vue fonctionnel et
structurel le vélo à assistance.
Après l'étude des cas d'utilisation, vous étudierez les exigences
liées à l'utilisation du système.
Enfin, vous mènerez une analyse structurelle externe et interne.
Cas d'utilisation du vélo assisté
Question
1
Le diagramme des cas d’utilisation vous est proposé ébauché
ci-contre. Le fichier xml est téléchargeable pour l'exploiter avec
draw.io.
Certaines informations sont manquantes :
* nature des liens ("include" ou "extend"),
* acteurs secondaires "réseau routier" et "source électrique".
L'ébauche de diagramme uc
est fourni au format xml. Télécharger ce fichier
et l'ouvrir à l'aide du logiciel en ligne https://www.draw.io.
Compléter ce diagramme uc en faisant apparaître la
nature des liens (orientation des flèches et nature du lien),
ainsi que le nom des acteurs secondaires et leurs liens.
Enregistrer et exporter au
format pdf votre diagramme, de façon à pouvoir l'insérer dans le
compte-rendu.
Exigences liées à l'utilisation du vélo assisté
Question
2
Le diagramme des exigences ébauché vous est fourni (téléchargeable)
:
Certains liens sont incomplets (nature du lien : "refine" ou
"satisfy"), ainsi que certaines exigences : "Vitesse d'assistance
maximale", "Vitesse maximale", "Capacité de rechargement".
Compléter ce diagramme des exigences en
renseignant les informations manquantes, et fournir les
informations au chef de projet de façon à mettre à jour le
compte-rendu.
Analyse structurelle du vélo assisté
Le diagramme structurel de définition
de bloc bdd du vélo est fourni ci-dessous :
Question
3
Après analyse de ce diagramme, compléter le modèle
structurel ci-dessous (téléchargeable),
en indiquant pour chacune des fonctions les composants du diagramme
bdd qui appartiennent à la fonction, et en utilisant les termes :
"Batterie" - "Bus
de données" -
"Calculateur" - "Capteur de
couple" - "Moteur Brushless" - "Onduleur" -"Train épicycloïdal"
Analyse structurelle interne du vélo assisté
Question
4

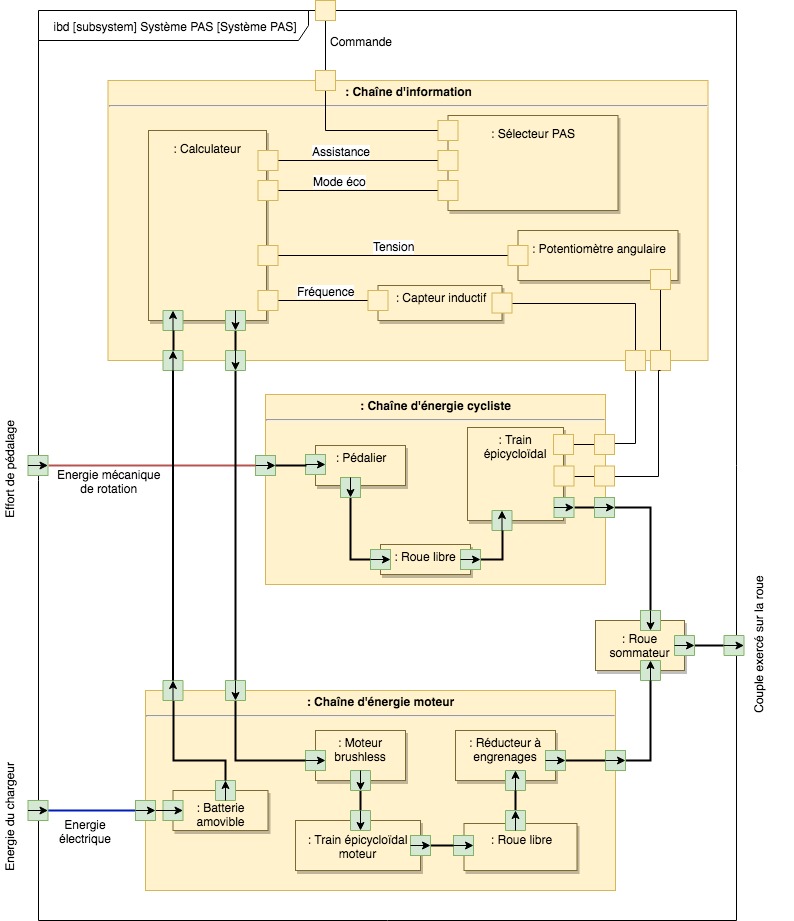

Le
diagramme de définition de bloc interne ibd vous est fourni
incomplet. L'ébauche est téléchargeable, de façon à le lire sur
https://www.draw.io.
Compléter sur draw.io ce diagramme en mettant à jour les
couleurs des lfux physique (énergie mécanique en rouge et énergie
électrique en bleu).
Identifier le rôle de
la roue sommateur.
Enregistrer
le diagramme, et exporter au format pdf afin de
l'insérer dans le compte-rendu.
FIN DE CETTE PARTIE
