TP REGIMES NON SINUSOÏDAUX

Présentation générale








    Une grande partie des chaînes d'énergie fait intervenir les moteurs asynchrones. Alimentés à partir d'un réseau triphasé ou monophasé, la tension est d'abord redressée (bloc "Alimenter") de façon à délivrer une tension continue.
    Cette tension continue est alors convertie en tension sinusoïdale triphasée (bloc "Distribuer") qui sera utilisée pour mettre en oeuvre le moteur asynchrone.

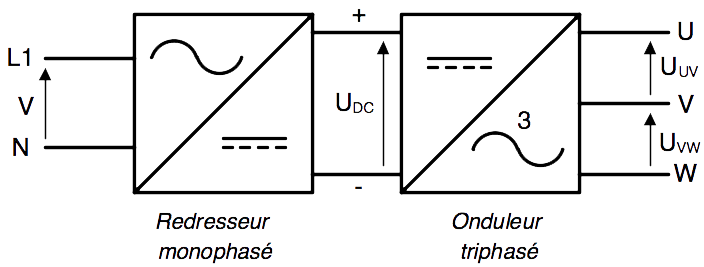

    Le schéma de cette installation est le suivant :

    Nous étudierons sur le banc moteur du laboratoire de Sciences de l'Ingénieur l'influence du redresseur et de l'onduleur sur la qualité des signaux de la chaîne d'énergie.
    Un moteur asynchrone est connecté à ce banc moteur, alimenté par une tension monophasée. La tension en sortie du redresseur alimente l'onduleur, dont les sorties alimentent le moteur.



Déroulement du TP

    Vous constituez une équipe de 5 personnes, afin d'aborder les thèmes suivant :
        * Analyser l'influence d'un redresseur sur la nature des signaux électriques dans le réseau d'alimentation électrique
        * Analyse les signaux en sortie d'un onduleur et visualiser l'impact sur le spectre de fréquence de la tension.

    Les activités reposent sur les démarches de l’ingénieur suivantes :

        1. Influence d'un redresseur (entrée de variateur) :
            1.a Mise en évidence du caractère non linéaire du récepteur
            1.b Étude des harmoniques de courant
            1.c Solutions de filtrage
        2. Influence d'un onduleur (sortie de variateur) :
            2.a Étude des déphasages entre tensions composées et courant de ligne
            2.b Mise en évidence du découpage de la tension
            2.c Conséquence de ce découpage sur le spectre de fréquences de la tension

    Les activités sont proposées dans l'ordre dans le menu, et sont identifiées par la nature de l'équipe : Chef de projet, Modélisateurs, Expérimentateurs


    Un compte-rendu doit être établi et expédié via le site. Le pdf du compte-rendu à compléter est téléchargeable.

Compte-rendu de fin d'activité

    L'exposé doit respecter les critères suivants :
        * Présentation sur support informatique
        * Durée d'environ 15mn

    Il doit mettre en évidence :
        * la présentation du système réel et de la maquette
        * la présentation de la structure du système
        * les performances imposées par le cahier des charges
        * la présentation des simulations et résultats expérimentaux, et la présence ou non d'écarts

    Remarques importantes :
        1. les activités d’une équipe nécessitent par moment les résultats des autres équipes. Il est donc fondamental que le chef de projet coordonne l’ensemble des activités
        2. l’inactivité temporaire éventuelle d’une équipe doit donner lieu à échange avec le chef de projet pour transmission des résultats, en vue du compte-rendu



    Haut de page
