TP ANALYSE FONCTIONNELLE ET COMPORTEMENTALE DU VELO
ASSISTE
B.3.3 Première analyse comportementale - Activités des modélisateurs
Description du comportement en logique combinatoire
Question
1
Un système est dit
combinatoire lorsque à une même combinaison d'entrées correspond
toujours la même sortie.
Les expérimentateurs doivent vous donner les seuils de vitesse
correspondant aux changements de rapport.
Préciser si le système est combinatoire.
Question
2
Une table de
vérité permet de définir l'état des sorties en fonction de l'ensemble
des combinaisons possibles d'état des entrées.
Compléter la table
de vérité des 3 variables R1, R2 et R3 ci-dessous. Les cas
d'impossibilité seront notés "x"
En déduire les équations logiques des variables
R1, R2 et R3.
Tracer le logigramme correspondant.
Simulation du comportement en logique combinatoire
Question
3
Vous allez à
présent simuler votre logigramme à l'aide de Matlab.

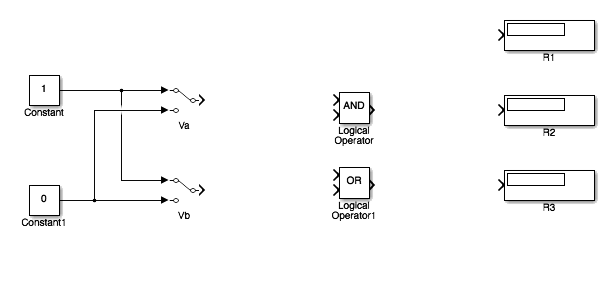

Le modèle incomplet SL1.slx
vous est fourni à cet effet :
Compléter ce diagramme conformément à votre
logigramme.
Procéder ensuite à la simulation et à la
validation de votre modèle en effectuant les changements d'état des
entrées.
Faire une capture d'écran au format pdf de façon à
l'inclure dans le compte-rendu.
FIN DE CETTE PARTIE
