TP ANALYSE FONCTIONNELLE ET COMPORTEMENTALE DU VELO ASSISTE

  B.1 Contexte général - Activités du chef de projet

B.1.1 Recherche documentaire

    A l'aide de la présentation du vélo assisté (Documents ressource) et d'une recherche internet, faire une synthèse sur le vélo assisté : solutions développées, origine du besoin, état de l'art.
B.1.3 Bilan des puissances transitant dans le vélo e-bike

 Question 1
    On rappelle que les puissances sont le produit d'une variable de potentiel et d'une variable de flux, et se calculent donc de la façon suivante :
        * Mécanique de rotation :             où C désigne le couple (N.m) et la vitesse de rotation (rad/s)
        * Mécanique de translation : P=F.V               où F désigne la force (N) et V la vitesse (m/s)
        * Electrique continu :           P=3UI              où U désigne la tension d'une phase du moteur (V) et I le courant (A)

    Identifier pour chacune des 6 variables citées précédemment la nature de cette variable : flux ou potentiel.


 Question 2
    Les expérimentateurs doivent vous fournir les valeurs moyennes issues d'une expérimentation de pédalage, dans différents cas d'assistance. Les paramètres relevés lors de l'expérimentation sont :
        * le couple et la vitesse de rotation au niveau du pédalier,
        * la tension et le courant au niveau de la batterie,
        * la force de traction et la vitesse de déplacement de la roue arrière.

    Evaluer les valeurs moyennes des puissances en jeu dans le système (mécanique de rotation, électrique, mécanique de translation) pour chacune des assistances.

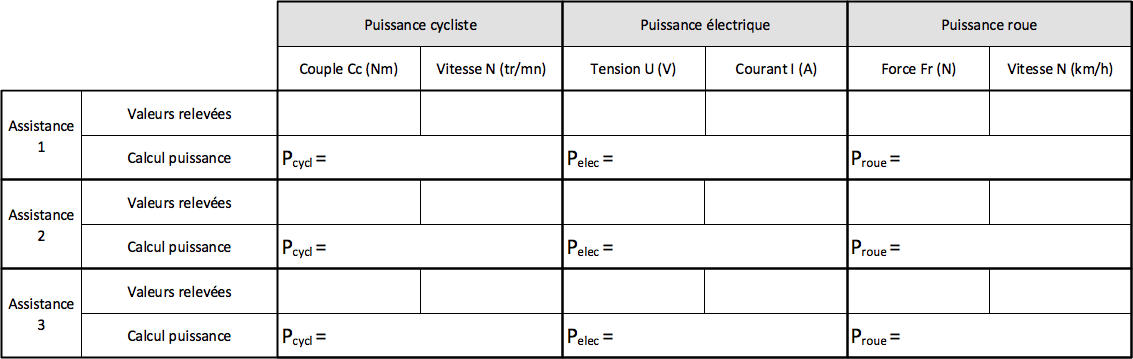

    Faire un bilan en complétant le tableau ci-dessous (téléchargeable) :



FIN DE CETTE PARTIE
