TP ANALYSE FONCTIONNELLE ET COMPORTEMENTALE DU VELO ASSISTE

  Présentation générale


    Le système étudié dans ce TP est un vélo à assistance au pédalage.
    Il ne s'agit pas d'un bicyclette électrique, car sans la puissance musculaire développée par le cycliste il n'y a pas d'assistance électrique.

    L'énergie d'appoint prend en charge une partie de l'énergie à fournir lorsque le couple à exercer sur le pédalier devient important (montées, vent de face, démarrage, etc...).









    Le système d’assistance électrique au pédalage du vélo e-bike Gitane est un système de transmission mécanique à deux entrées et une sortie.

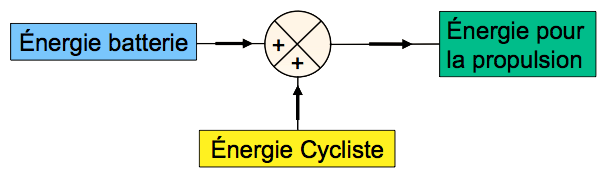

    La puissance motrice disponible à la roue est la somme de deux puissances : la puissance musculaire fournie par le cycliste et une puissance électrique d’appoint apportée par un moteur électrique fonction du couple de pédalage.




    La gestion de l'assistance obéit aux principes suivant :

        * de 0 à 15 km/h, l'assistance fournit une puissance égale à celle générée par le cycliste
        * de 15 à 24 km/h, l'assistance décroît lorsque la vitesse augmente
        * au-delà de 24 km/h l'assistance est nulle








    Les documents ressource à votre disposition sont :
        * une présentation du vélo
        * la notice de mise en œuvre du vélo didactisé ainsi que la description de certains de ces constituants
        * la notice d'utilisation du logiciel d'acquisition des mesures

Déroulement du TP

    Vous constituez une équipe de 5 personnes, afin d'aborder les thèmes suivant :
        * Analyser globalement le système réel, et le comparer à son modèle didactisé.
        * Répondre aux exigences du cahier des charges en élaborant les diagrammes d'état adéquat.

    Les activités reposeront sur les démarches de l’ingénieur suivantes :


        1. Analyse d’un système :
            1.a Analyse fonctionnelle d’un vélo assisté réel
            1.b Analyse structurelle du vélo didactisé du laboratoire

        2. Étude comportementale du changement de vitesse :
            2.a Identification combinatoire du changement de vitesse
            2.b
Identification séquentielle du changement de vitesse

    Les activités sont proposées dans l'ordre dans le menu, et sont identifiées par la nature de l'équipe : Chef de projet, Modélisateurs, Expérimentateurs.

    Un compte-rendu doit être établi et expédié via le site. Le pdf du compte-rendu à compléter est téléchargeable.

Compte-rendu de fin d'activité

    L'exposé doit respecter les critères suivants :
        * Présentation sur support informatique
        * Durée d'environ 15mn

    Il doit mettre en évidence :
        * la présentation du système réel et de la maquette
        * la présentation de la structure du système
        * les performances imposées par le cahier des charges
        * la présentation des simulations et résultats expérimentaux, et la présence ou non d'écarts

    Remarques importantes :
        1. les activités d’une équipe nécessitent par moment les résultats des autres équipes. Il est donc fondamental que le chef de projet coordonne l’ensemble des activités
        2. l’inactivité temporaire éventuelle d’une équipe doit donner lieu à échange avec le chef de projet pour transmission des résultats, en vue du compte-rendu
