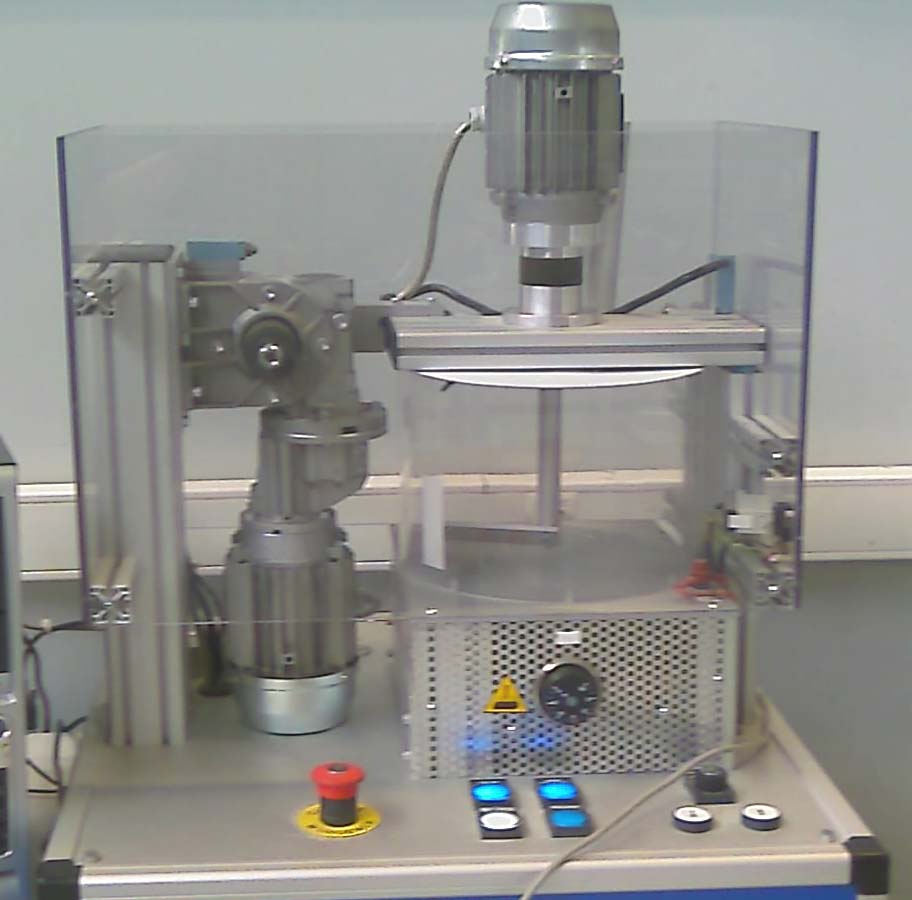

Le malaxeur est un système permettant de mélanger intimement des
granulés secs (tels que des graines, des grains de café, etc...)
Il peut être piloté soit manuellement, soit par l'intermédiaire d'un
automate.
Sa chaîne de distribution et de conversion statique d'énergie est
constituée d'une armoire électrique, dite "armoire de puissance"
La partie opérative est composée d'une cuve, sur laquelle un moteur
asynchrone a pour fonction le mélange des grains dans la cuve, à 3
vitesses différentes, et un second moteur a pour fonction le relevage du
couvercle. Par ailleurs, il existe un système de chauffage régulé, situé
sous la cuve.
Un interface homme-machine, associée à un automate, permet la mise en
oeuvre du système.
Déroulement du TP
Vous constituez une équipe de 5 personnes, afin d'aborder les thèmes
suivant :
* Analyser l'influence d'un redresseur sur la nature des signaux
électriques dans le réseau d'alimentation électrique
* Analyse les signaux en sortie d'un onduleur et visualiser
l'impact sur le spectre de fréquence de la tension.
Les activités reposent sur les démarches de l’ingénieur suivantes :
1. Influence d'un redresseur (entrée de variateur)
:
1.a Mise en évidence du caractère non linéaire
du récepteur
1.b Étude des harmoniques de courant
1.c Solutions de filtrage
2. Influence d'un onduleur (sortie de
variateur) :
2.a Étude des déphasages entre tensions composées et courant
de ligne
2.b Mise en évidence du découpage de la tension
2.c Conséquence de ce découpage sur le spectre de fréquences
de la tension
Les activités sont proposées dans l'ordre dans le menu, et sont
identifiées par la nature de l'équipe : Chef de projet, Modélisateurs,
Expérimentateurs
L'exposé doit respecter les
critères suivants :
* Présentation sur support informatique
* Durée d'environ 15mn
Il doit mettre en évidence :
* la présentation du système réel et de la maquette
* la présentation de la structure du système
* les performances imposées par le cahier des charges
* la présentation des simulations et résultats
expérimentaux, et la présence ou non d'écarts
Remarques
importantes : 1. les activités d’une équipe nécessitent par moment les
résultats des autres équipes. Il est donc fondamental que le chef de
projet coordonne l’ensemble des activités
2. l’inactivité temporaire éventuelle d’une équipe doit donner
lieu à échange avec le chef de projet pour transmission des résultats,
en vue du compte-rendu
