TP DISTRIBUTION DE L'ENERGIE ET CINEMATIQUE DE LA
CORDEUSE
B.3 Etude cinématique et modélisation -
Activités des expérimentateurs
L'objectif de cette
partie est de réaliser un certain nombre de relevés afin de confronter
le comportement cinématique du modèle de la cordeuse avec le système
réel.
Les données d'entrée sont une tension de 150 N

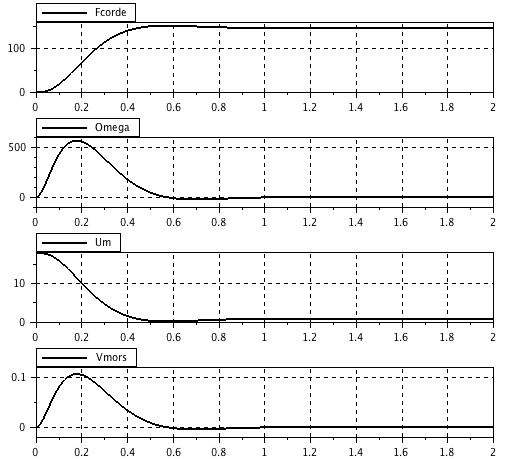

Le modèle fournit en sortie :
- l'évolution de la vitesse de déplacement du chariot
- la tension aux bornes du moteur
- la vitesse de rotation de celui-ci
- la tension de la corde
Relevés expérimentaux
Question
1
Réaliser
une première expérimentation dans laquelle les résultats seront
fournis grâce au logiciel d'acquisition de la cordeuse.
Les résultats à relever sont :
- la vitesse de déplacement du mors de tirage,
- la tension aux bornes du moteur,
- la tension de la corde.
Question
2
Réaliser une
seconde expérimentation dans
laquelle les résultats seront fournis grâce à des
instruments de mesure directe :
- tachymètre pour la vitesse de déplacement,
- voltmètre ou oscilloscope pour la tension aux bornes du
moteur,
- dynamomètre pour la tension de la corde.
Confronter ces derniers résultats à ceux obtenus
dans la première expérimentation.
Fournir vos résultats aux
modélisateurs afin qu'ils valident le modèle causal de la cordeuse.
En cas d'écart, l'équipe au complet devra réfléchir à la cause des
écarts et éventuellement reconfigurer le modèle en conséquence
FIN DE CETTE PARTIE
