TP DISTRIBUTION DE L'ENERGIE ET CINEMATIQUE DE LA
CORDEUSE
B.3 Etude cinématique et modélisation -
Activités des modélisateurs
Généralités
Le modèle causal fait intervenir l'ensemble des composants de
la chaîne d'information et de la chaîne d'énergie de la cordeuse. Il est
disponible sous sa forme incomplète : Cordeuse_etudiant.zcos
Ce modèle vous sera fourni complet par le chef de projet, une fois
qu'il aura saisi les équations du modèle de connaissance du moteur à
courant continu.
Question
1

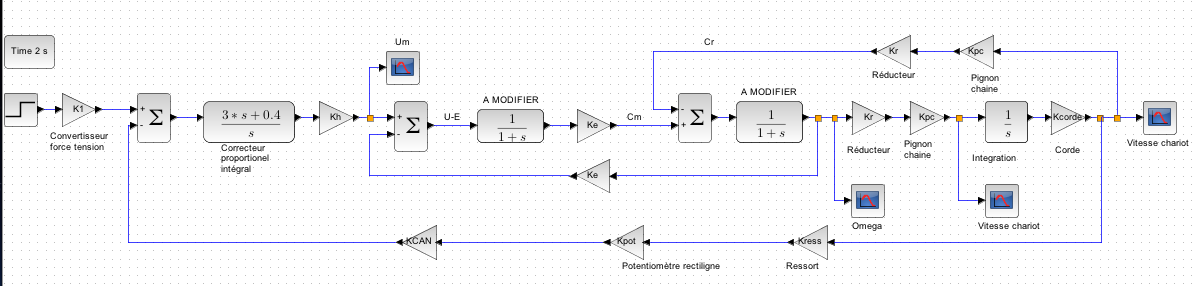

Le
schéma ci-dessus est téléchargeable.
Identifier sur ce schéma les modèles des
différents éléments de la chaîne d'information et de la chaîne
d'énergie du système, à savoir :
Carte de commande - hacheur - transformation de mouvement
- moteur CC - ressort - capteurs
Question
2
Lorsque
le chef de projet vous aura fourni le modèle complet,
simuler le fonctionnement de la cordeuse en réponse à une
consigne de 150N.
Extraire des résultats en particulier la forme
de la courbe de vitesse du chariot, la tension aux bornes du moteur et
la tension finalement délivrée.
Comparer ces valeurs avec les résultats des
expérimentateurs
En cas d'écart, l'équipe au complet devra réfléchir à la cause des
écarts et éventuellement reconfigurer le modèle en conséquence
FIN DE CETTE PARTIE
