TP DISTRIBUTION DE L'ENERGIE ET CINEMATIQUE DE LA CORDEUSE

  Présentation générale


    Afin d'être garantis d'avoir une tension de cordage toujours constante et correspondant à ses besoins spécifiques (puissance et précision), des systèmes de tension automatiques ont vu le jour afin de fiabiliser cette tension.

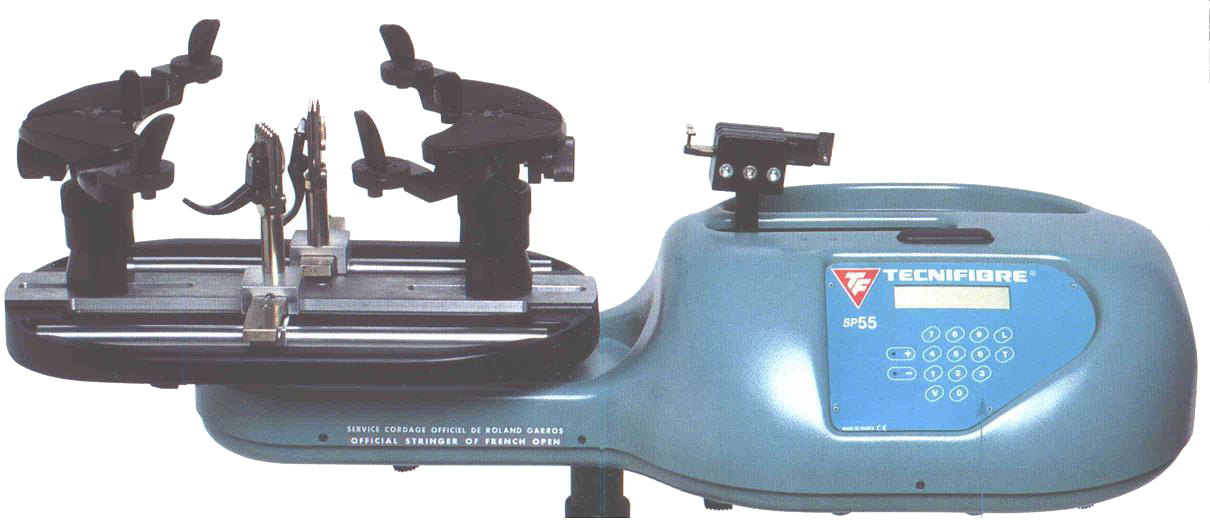

    Le mécanisme ci-dessous est par exemple un système manuel :




    L'utilisation de machines électriques asservies permet d'augmenter la précision et la répétabilité de la tension :




    Vous allez dans ce TP étudier de quelle façon le mouvement des mors est réalisé : distribution de l'énergie électrique au moteur à courant continu, et transmission du mouvement de rotation en déplacement linéaire.
    Enfin, vous étudierez le modèle multiphysique de cette cordeuse.


Déroulement du TP

    Vous constituez une équipe de 5 personnes, afin d'aborder les thèmes suivant :
        * Analyser la distribution de l'énergie électrique continue à destination du moteur à courant continu.
        * Déterminer et modéliser le mouvement de translation des mors

    Les activités reposent sur les démarches de l’ingénieur suivantes :

        1. Distribution de l’énergie électrique vers un moteur CC :
                1.a. Déterminer les transferts de puissances dans le système, et comparer les résultats expérimentaux avec la simulation
                1.b. Étude des quadrants du hacheur alimentant le moteur MCC
        2. Modélisation de la cordeuse  :
                2.a. Loi de vitesse des mors de tirage
                2.b. Modélisation du mécanisme

    Les activités sont proposées dans l'ordre dans le menu, et sont identifiées par la nature de l'équipe : Chef de projet, Modélisateurs, Expérimentateurs


    Un compte-rendu doit être établi et expédié via le site. Le pdf du compte-rendu à compléter est téléchargeable.

Compte-rendu de fin d'activité

    L'exposé doit respecter les critères suivants :
        * Présentation sur support informatique
        * Durée d'environ 15mn

    Il doit mettre en évidence :
        * la présentation du système réel et de la maquette
        * la présentation de la structure du système
        * les performances imposées par le cahier des charges
        * la présentation des simulations et résultats expérimentaux, et la présence ou non d'écarts

    Remarques importantes :
        1. les activités d’une équipe nécessitent par moment les résultats des autres équipes. Il est donc fondamental que le chef de projet coordonne l’ensemble des activités
        2. l’inactivité temporaire éventuelle d’une équipe doit donner lieu à échange avec le chef de projet pour transmission des résultats, en vue du compte-rendu
