TP REPONSE FREQUENTIELLE ET CORRECTION DES SYSTEMES ASSERVIS

  Présentation générale de l'axe numérique

    Les asservissements en position des drones doivent être particulièrement soignés, car ces systèmes sont naturellement instables.

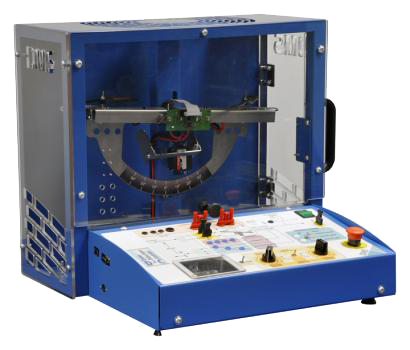

    Le système que vous allez étudier est un bras d'un drone quadrirotor, assurant les manoeuvres de tangage.

    Le cahier des charges exige les performances suivantes :
         * Erreur statique inférieure à 1%
         * Dépassement inférieur à 5%
         * Temps de réponse à 5%
inférieur à 1,5 s
         * Marge de phase supérieure à 45°





Répartition des tâches

    Le chef de projet devra
élaborer le modèle de connaissance du drone, et en déduire les diagrammes de Bode. Il en déduira ensuite un dimensionnement du correcteur permettant d'assurer le respect du cahier des charges.

    Les modélisateurs devront mettre au point une modélisation causale de l'axe numérique. A partir de cette modélisation, ils extraieront les performances simulées de l'axe numérique : précision, rapidité, stabilité.

    Enfin, les expérimentateurs feront les relevés des réponses indicielles et harmoniques du drone. Ils établiront les diagrammes de Bode expérimentaux, afin de valider les résultats de simulation.
