TP REPONSE FREQUENTIELLE DES SYSTEMES ASSERVIS

  Présentation générale de l'axe numérique - Activités des modélisateurs

    Vous devez dans cette partie simuler la réponse indicielle et harmonique de l'axe numérique, après avoir établi son modèle sous Matlab.

    Le résultat de ce modèle doit vous permettre de quantifier les performances de l'axe, et de juger de sa compatibilité vis-à-vis du cahier des charges



Construction du modèle


    Modèle du moteur

    Vous devez d'abord construire le modèle du moteur, sachant que son schéma bloc est le suivant :



Ce schéma se traduit comme suit dans Matlab :

    Les objets nécessaires à la construction du modèle sont disponibles grâce à l'explorateur de bibliothèque :

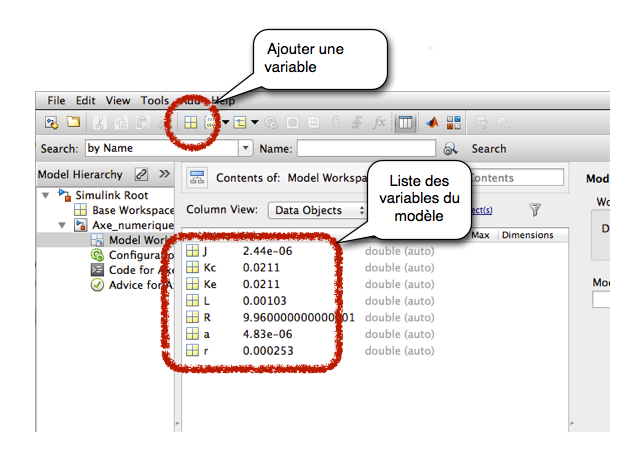

    Les variables se définissent sous Matlab grâce à l'explorateur de modèle, dans la "modélisation de l'espace de travail".

    Les variables à paramétrer sont les suivantes :




    Modèle de l'asservissement

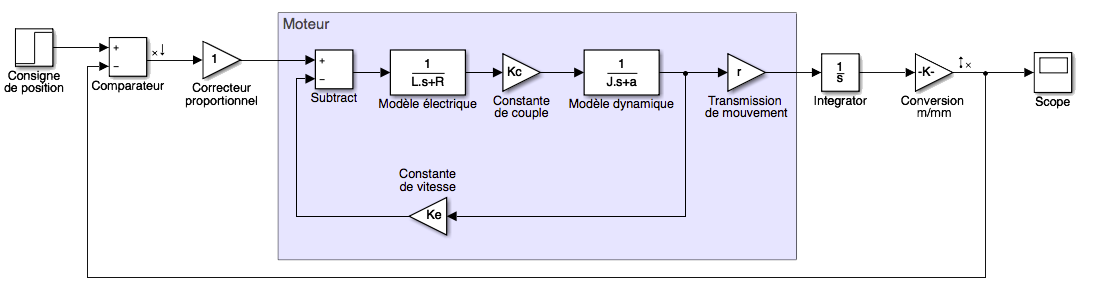

    L'asservissement peut se ramener à l'insertion de du modèle précédent dans une structure à boucle fermée à retour unitaire. Attention, la grandeur de sortie du moteur est une position en mètre, qu'il faut rendre compatible avec la consigne qui est en mm :


Simulation du modèle


    Estimation du temps de réponse et de la précision

    Procédez à la simulation de la réponse du système à une consigne en échelon de 30mm.

    En déduire le temps de réponse à 5% et l'erreur statique, avec une correction Kp=1

    Refaire la même estimation avec Kp=4. Quelle est l'influence de ce correcteur ?


    Estimation de la stabilité

    Matlab permet de mener une analyse harmonique, et d'afficher les diagrammes de Bode du système.

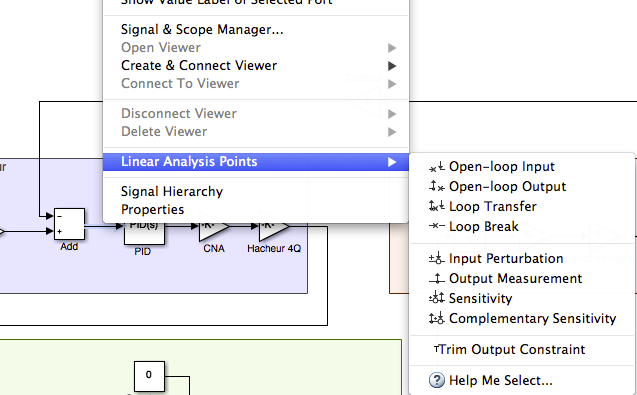

    Il faut d'abord lui indiquer les points correspondant aux entrées et sorties de la boucle ouverte : clic droit sur la branche adéquate > Points d'Analyse linéaire > Entrée (ou sortie) de boucle ouverte (On rappelle que la boucle ouverte est la fonction de transfert entre l'image de la sortie et l'erreur)



    Ceci étant fait, cliquer sur le menu "Analyse > Control Design > Analyse linéaire"
    Sélectionner "Diagramme de Bode"


    Conclure sur la stabilité du système
, en exprimant les marges de phase et de gain



FIN DE CETTE PARTIE
