TP REPONSE FREQUENTIELLE DES SYSTEMES ASSERVIS

Étude de la cheville NAO   - Activités des modélisateurs

    La cheville est constituée du pied, de la cheville et du tibia. Le mouvement est assuré par un moteur à courant continu.

            Pied                    Cheville                        Tibia



    La structure globale de l'asservissement est représentée ci-dessous :





    L'objectif de votre partie est de compléter un modèle causal de la partie "conversion d'énergie" (le moteur à courant courant continu) et de l’asservissement avec correction proportionnelle.
    En revanche, la partie "transmission de l'énergie" sera modélisée de façon acausale, les éléments de ce modèle étant issus d'une maquette numérique.


Construction du modèle

    Le modèle ébauché est disponible au téléchargement

    Ouvrir Matlab, et ouvrez le fichier "cheville_light.slx".
    Faites apparaître l'explorateur de bibliothèque (l'équivalent Matlab des palettes sous Scilab).

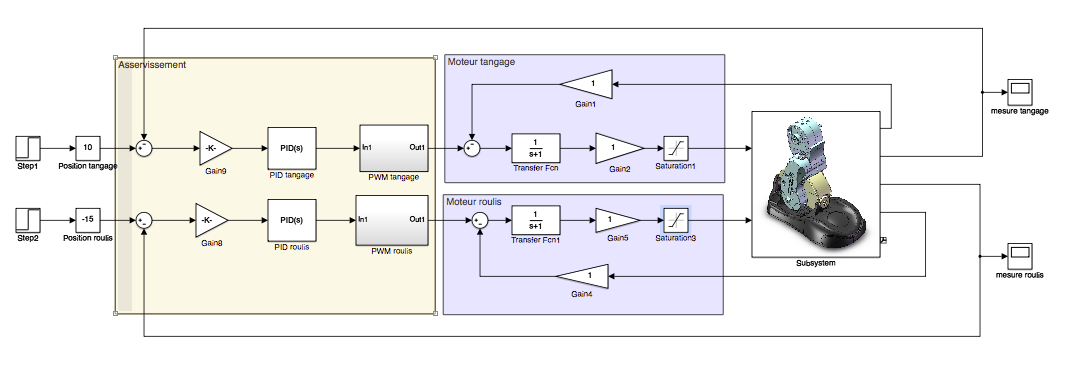

    Le modèle ci-dessous correspond à la forme du modèle complet auquel vous devez aboutir (ATTENTION : dans cette image, toutes les fonctions qui apparaissent n'ont pas les bonnes valeurs : ce sera à vous de les renseigner !)


    Ce modèle contient la zone relative aux asservissements, aux deux zones correspondant aux moteurs, et à une zone relative à la modélisation acausale du mécanisme. Elles sont toutes complétées, à l'exception de celles des moteurs qu'il vous faudra construire.

   Construction du modèle causal des moteurs

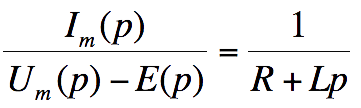

    Les modèles de connaissance des deux moteurs identiques vous sont fournies, exprimées dans le domaine symbolique :




    Par ailleurs, il faut installer une limitation du courant. Cette limitation se modélise par un objet "saturation" dans la bibliothèque "Simulink > Discontinuités"


   Configuration des correcteurs

    Afin de comparer les résultats de chacun, il est indispensable que les paramètres de fonctionnement soient les mêmes pour tout le monde. Il a été décidé de fixer un échelon en tangage de 30°, avec une correction proportionnelle Kp=500


Simulation

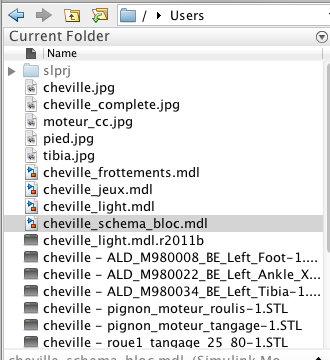

    Remarque importante : il est indispensable, pour que la visualisation de la maquette numérique soit effective, que le répertoire de travail soit celui dans lequel se trouvent les fichiers .stl de la simulation.




Avant de lancer la simulation, il faut mettre à jour le diagramme. Cette action vous permettra de visualiser le comportement de la maquette numérique de la cheville en même temps que la simulation progresse.
    Pour faire cette mise à jour, cliquer sur "Simulation > Mise à jour" ou taper sur les touches Ctrl+D

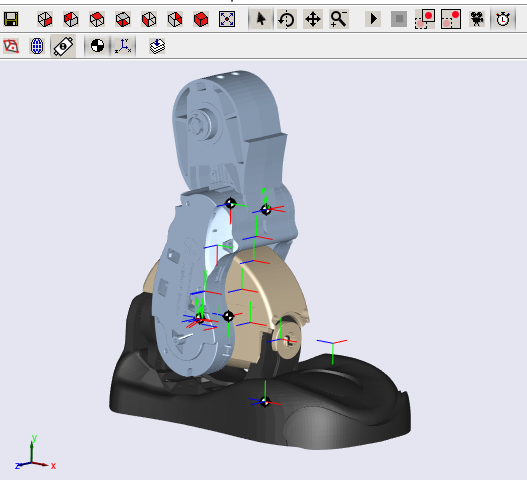

    La maquette numérique s'affiche alors dans une fenêtre. Il vous est possible de zoomer et changer d'orientation de vue avec des manipulations de souris similaires à Solidworks.







    Après avoir saisi les consignes dans votre modèle (30 en tangage et 0 en roulis) et les valeurs du correcteur PID (Kp=500, Ki=0, Kd=0), lancez la simulation et observez le comportement de la cheville dans la fenêtre graphique.

   Enregistrement vidéo de la simulation

    Il est possible d'enregistrer au format .avi la simulation, à des fins de compte-rendu par exemple. Il faut pour cela cliquer sur l'icône de la caméra, ou cliquer sur le menu "Simulation > Enregistrer au format AVI"

   Conclusion

    Comparez votre résultats avec les autres membres de votre équipe.
    Des écarts existent... Recherchez les causes des écarts avec l'ensemble du groupe


FIN DE CETTE PARTIE
