TP DISTRIBUTION DE L'ENERGIE ET CINEMATIQUE DU PILOTE AUTOMATIQUE

B.3 : Etude cinématique de la pompe hydraulique


Contexte général

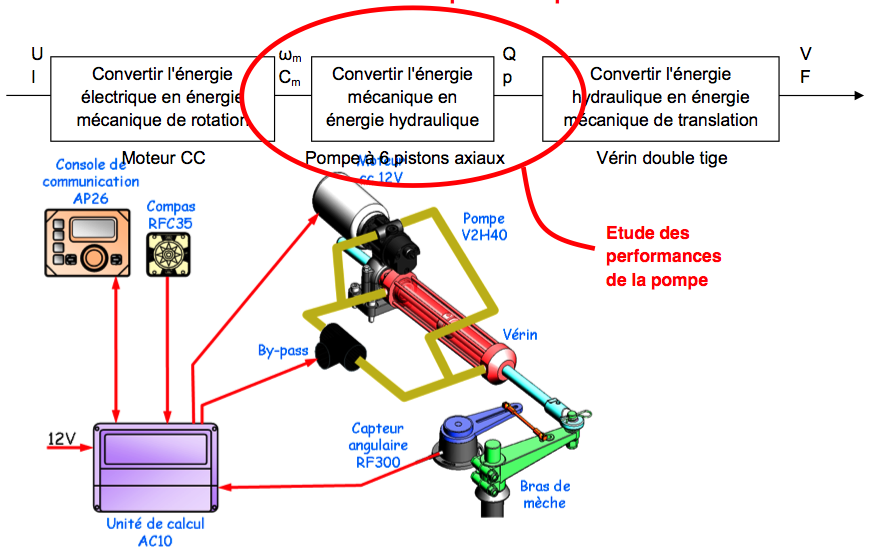

    Le moteur à courant continu dont vous avez étudié l'alimentation a pour fonction de mettre en rotation une pompe hydraulique. En effet, la fonction "Convertir" du pilote est constituée de 3 composants :



    Nous allons dans cette partie du TP nous intéresser au fonctionnement de cette pompe



Principe de fonctionnement de la pompe

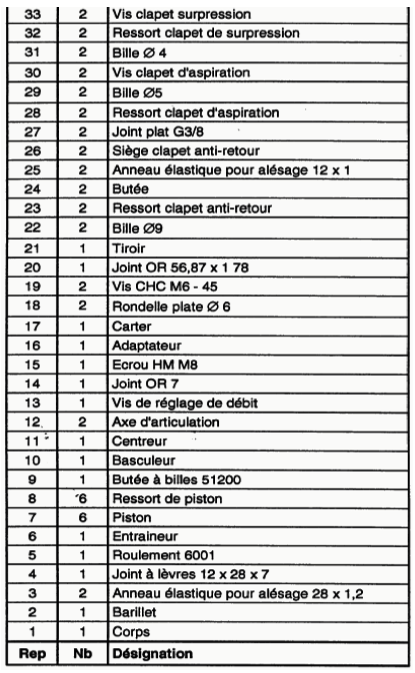

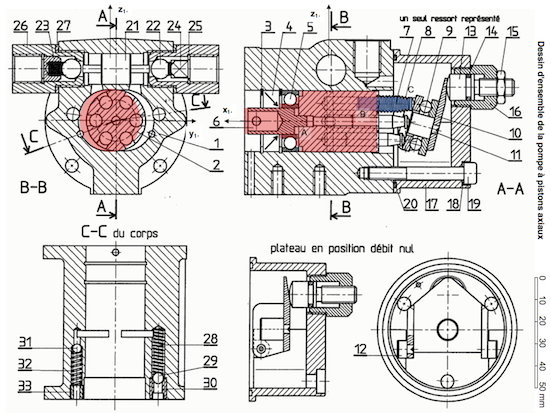

    Le dessin d'ensemble (téléchargeable) définit l'architecture de cette pompe :





    Le piston 7 se loge dans le barillet 2, au sein d’un logement cylindrique de révolution.
    Ce même piston est poussé par un ressort 8 contre la butée à billes 9 et le plateau 10, inclinés.
    Au cours de la rotation du barillet par rapport au corps 1, autour de l’axe (A,x1), le piston est obligé de pénétrer dans le barillet à cause de l’inclinaison de la butée à billes. Il en résulte une variation de volume du logement limité par le barillet et le piston.
    Lorsque le volume est en diminution , les orifices pratiqués dans le barillet mettent le fluide en circulation d’un coté de la pompe, le coté refoulement, où le fluide est expulsé. Lorsque le volume est en augmentation , le fluide est aspiré de l’autre coté de la pompe. Ceci suivant les flèches rouges et bleues de l’éclaté ci-dessus.


Problématique de l'étude cinématique

    Vous chercherez à définir la loi Entrée/Sortie de ce mécanisme. En particulier, les critères suivants seront étudiés :
        - Angle de rotation du moteur nécessaire pour faire avancer le piston de 5mm, plateau incliné au maximum
        - Variation de la vitesse de rotation du piston, à vitesse de rotation moteur constante
        - Relation entre la vitesse de rotation du moteur et la vitesse de translation du piston
        - Relation entre le nombre de pistons et le débit


Répartition des tâches

    Le chef de projet aura en charge l'étude analytique de la pompe, avec exploitation d'une fermeture géométrique

    Les expérimentateurs manipuleront la pompe sur le pilote, de façon à déterminer expérimentalement la relation entre le débit de cette pompe, l'inclinaison du plateau et la la vitesse de rotation du moteur.

    Les modélisateurs simuleront quant à eux le fonctionnement de la pompe sur un logiciel volumique


FIN DE CETTE PARTIE
