TP ALIMENTATION ET CINEMATIQUE DE LA BARRIERE SYMPACT

  Etude de la motorisation de la barrière - Activités des modélisateurs


    Vous allez dans cette partie étudier les signaux qui transitent dans la chaîne d'énergie, de façon à mettre en évidence quelques phénomènes caractéristiques de l'alimentation sinusoïdale.

    IMPORTANT ET IMPERATIF :
        AVANT TOUT CÂBLAGE IL FAUT METTRE LE SYSTEME HORS TENSION
        AVANT TOUTE REMISE EN TENSION, IL FAUT APPELER LE PROFESSEUR POUR VALIDATION

    Pour cette partie, vous devez télécharger et lire le document ressource spécifique

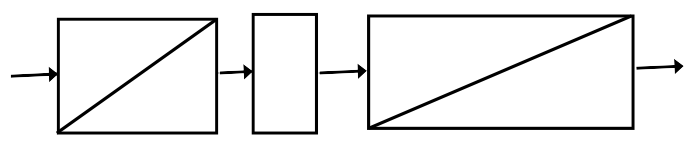

Schéma fonctionnel de l'alimentation

    Le moteur asynchrone est alimenté par un variateur, constitué d'un redresseur monophasé, d'un circuit de filtrage, et d'un onduleur.
    Complétez le schéma fonctionnel ci-dessous, en y ajoutant les symboles normalisés :


Mesure des paramètres en entrée de variateur

    Préparation

    Après avoir lu le document cité plus haut, vérifiez que le système est hors énergie.
    Préparez l'instrumentation du système avec :
        * l'oscilloscope pour visualiser le courant et la tension
        * l'analyseur de réseau

    Déterminez les calibres de réglage de l'oscilloscope, sachant que :
        * la fréquence de la tension d'entrée est égale à f=50 Hz et que l'on souhaite visualiser 2 périodes sur la largeur de l'écran (10 divisions)
        * le courant nominal, que peut vous fournir le chef de projet ou les modélisateurs, doit s'afficher sur 2 divisions verticales
        * la tension d'alimentation (230 V efficaces) s'affiche sur 2 divisions verticales

    Faites vérifier le câblage par le professeur.

    Expérimentations

    Mettre la barrière en énergie, et manipuler cette dernière avec les paramètres extraits du dossier ressource.
    Ajuster éventuellement les réglages de l'oscilloscope.

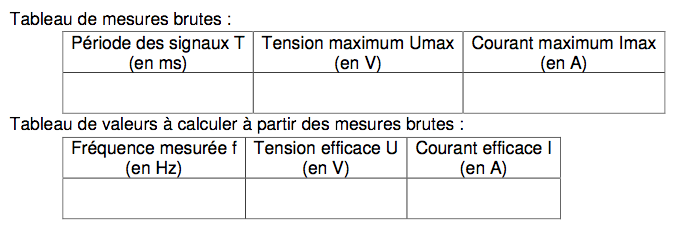

    Remplir les tableaux suivants, dans lesquels certaines valeurs sont directement mesurées, et d'autres calculées :


    La détermination de la puissance active nécessite l'analyseur de réseau, car le courant n'est pas sinusoïdal.
    Pourquoi ce signal n'est-il pas sinusoïdal ?
Mesure des paramètres en sortie de variateur

    Préparation

    Préparez l'instrumentation de façon à visualiser et mesurer :
        * les formes d'onde de tension et de courant
        * la puissance délivrée par le variateur
        * la fréquence du courant
        * les valeurs efficaces de la tension et du courant de sortie

    La fréquence du signal de sortie sera d'environ 10 à 15 Hz. Réglez la sensibilité horizontale de l'oscilloscope en fonction.

    Faites vérifier le câblage par le professeur

    Expérimentations

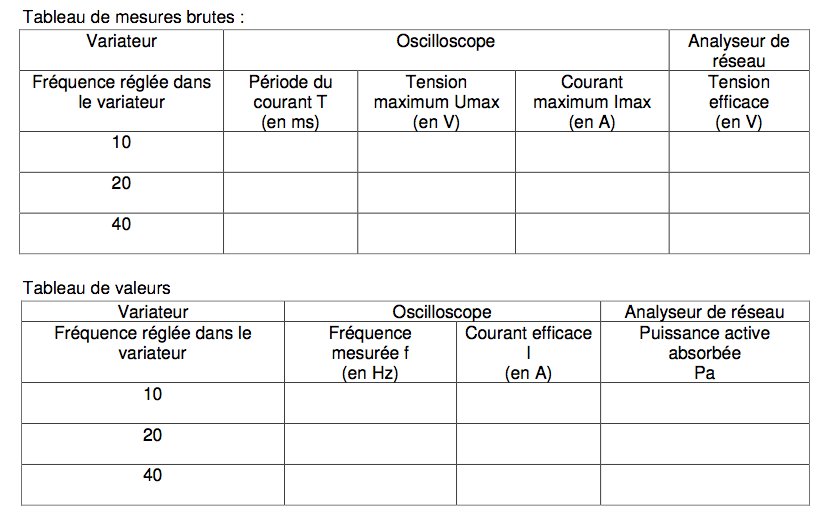

    Manœuvrer à nouveau la barrière, et relever les valeurs suivantes dans les tableaux ci-dessous :


    Déduire de ces relevés le rendement du variateur.

Commande du moteur

    Loi de commande

    Peut-on identifier une loi de commande en U/f constant ?

    Quel paramètre permet de faire varier la vitesse de rotation d'un moteur asynchrone ?

    Glissement

    En cas de doutes, le chef de projet doit être en mesure de vous expliquer ce qu'est le glissement d'un moteur asynchrone.

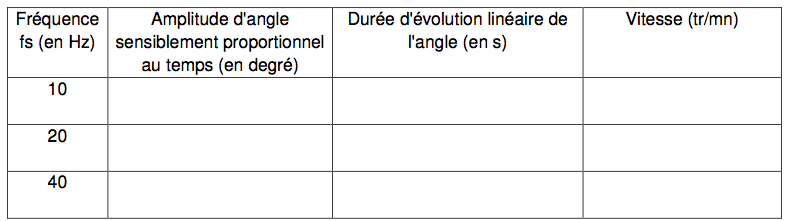

    Pour différentes valeurs de fréquences, relever dans le tableau ci-dessous les valeurs suivantes à partir de l'interface du logiciel de la barrière Sympact :



    En déduire la valeur du glissement pour chacun de ces essais.


FIN DE CETTE PARTIE
