TP ASSERVISSEMENT ET CINEMATIQUE DE LA CORDEUSE

  Présentation générale


    Pour permettre aux joueurs de tennis ou de badminton d'atteindre leur meilleur niveau de jeu, il est indispensable que leurs raquettes soient cordées à leur convenance avec des tensions identiques.

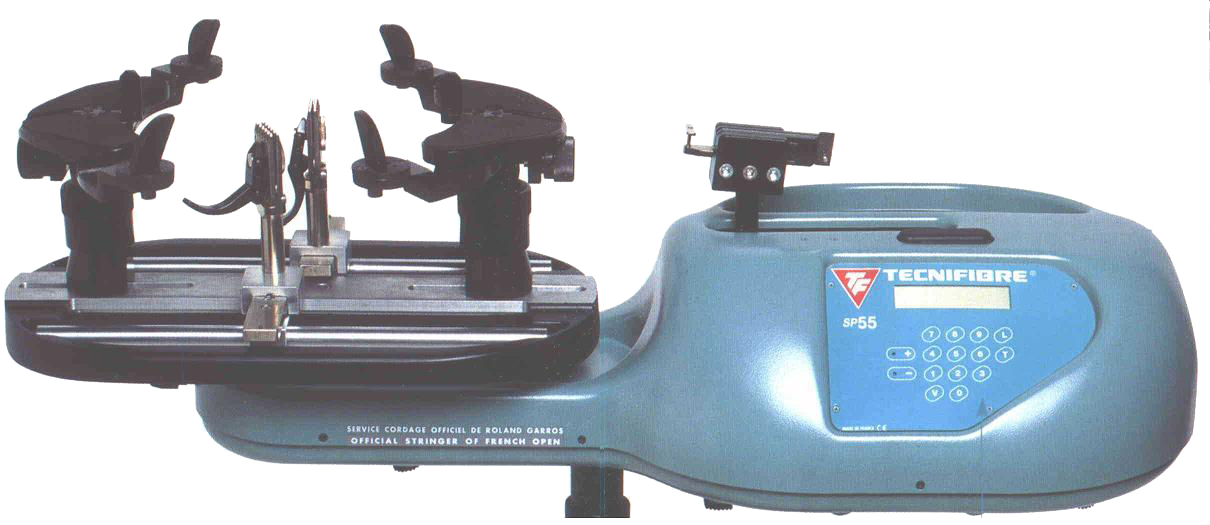

    Les centres de compétition et les magasins spécialisés disposent de machines à corder les raquettes qui permettent de tendre uniformément le cordage d’une raquette à la valeur souhaitée par le joueur.


    Afin que cette tension soit la plus précise possible et la plus constante possible, il est nécessaire d'asservir la tension de la corde. Cette tension est obtenue par déplacement d'un chariot sur lequel est lié une pince qui va tirer sur la corde

    Au cours du cycle précédent, vous avez étudié la motorisation de la chaîne d'énergie, à travers l'étude du moteur à courant continu et de son hacheur. Vous allez à présent dans ce TP étudier la transmission du mouvement du moteur au chariot, et étudier de quelle façon ce mouvement est piloté de façon à assurer la tension de corde désirée.


Déroulement du TP

    Vous constituez une équipe de 5 personnes, afin d'aborder les thèmes suivant :
        * Modéliser le système sous forme de schéma bloc et sous forme de modèle causal.
        * Vérifier si le comportement du système permet effectivement d'obtenir la tension souhaitée, et valider les modèles précédents
        * Etudier la chaîne de transmission de mouvement, et modéliser sa cinématique

    Les activités reposent sur les démarches de l’ingénieur suivantes :

            1. Modélisation des performances :
                    1.a Modéliser la structure du système, par modèles de connaissance et modèle de comportement
                    1.b Valider les performances expérimentées et simulées

            2. Modélisation cinématique :
                    2.a Etude des mouvements du mécanisme de translation
                    2.b Modélisation de ce mécanisme

    Les activités sont proposées dans l'ordre dans le menu, et sont identifiées par la nature de l'équipe : Chef de projet, Modélisateurs, Expérimentateurs


    Un compte-rendu doit être établi et expédié via le site. Le pdf du compte-rendu à compléter est téléchargeable.
