TP ASSERVISSEMENT ET CINEMATIQUE DU MAXPID

Modélisation du mécanisme - Activités des expérimentateurs

     Dans cette partie, vous allez identifier les liaisons mécaniques du système Maxpid par observation du mécanisme.





Identification des classes d'équivalence

 Question 1


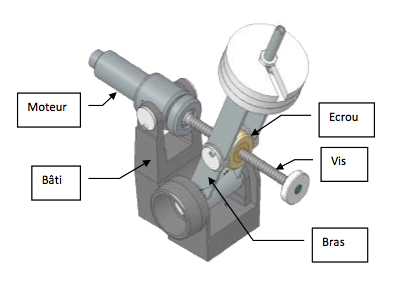

    Sur la base de l'observation du mécanisme, identifier par coloriage les différentes classes d'équivalence sur le document ci-dessous (vous pouvez utiliser un logiciel de traitement d'image tel que paint) :











 Question 2

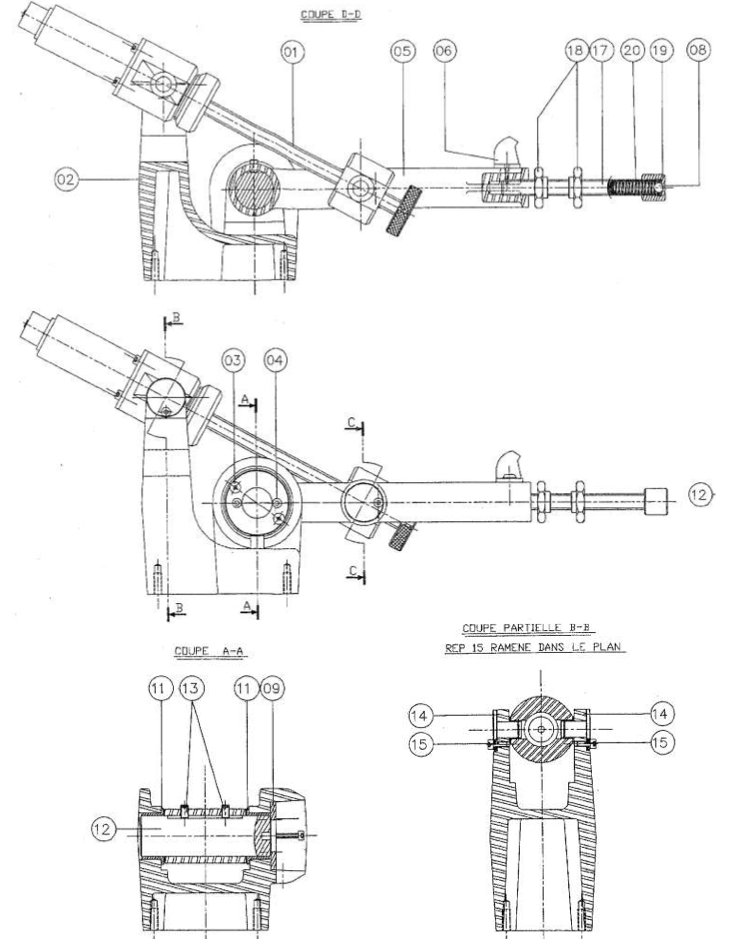

     Reporter ensuite ces couleurs sur le dessin d'ensemble suivant :

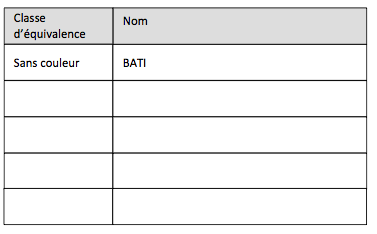

        Recenser ces classes d'équivalence dans le tableau ci-dessous :





















Graphe des liaisons

 Question 3
     Compléter alors le graphe des liaisons afin de mettre en évidence les classes d'équivalence en contact :



Schématisation des liaisons

 Question 4
     Dessiner les liaisons sur le dessin d'ensemble, en les représentant au point caractéristique de la liaison, suivant la bonne orientation.
FIN DE CETTE PARTIE
