TP ASSERVISSEMENT ET CINEMATIQUE DU MAXPID

Modélisation du mécanisme - Activités des modélisateurs

       Dans cette partie, vous allez dans premier temps modéliser les liaisons mécaniques dans un modèle numérique, sous Solidworks.
    Puis vous déterminerez la loi d'entrée-sortie du mécanisme par simulation numérique.

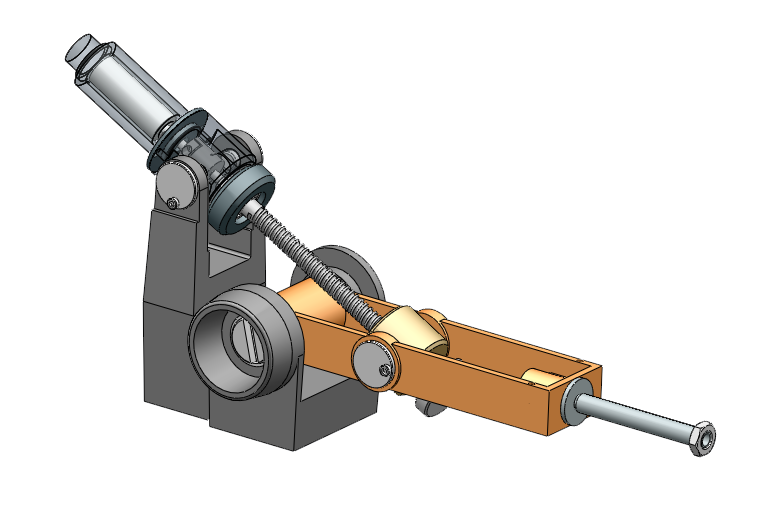

    La maquette numérique vous est fournie :

Identification des classes d'équivalence

Question 1

    Par observation du mécanisme, identifier les classes d'équivalence du mécanisme.

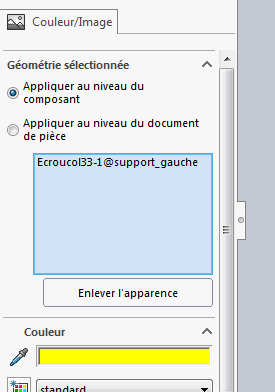

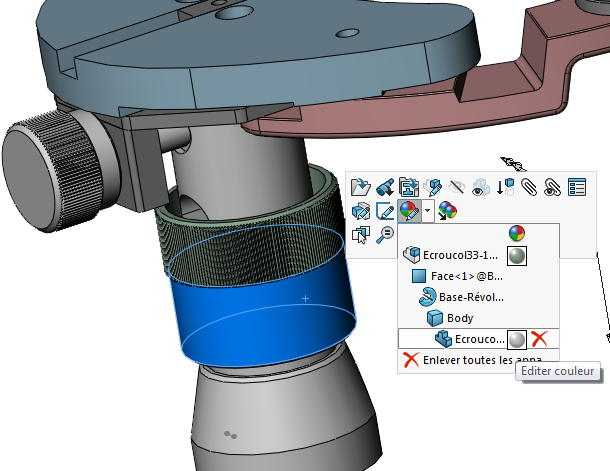

    Les mettre en évidence sur Solidworks en associant une couleur à chaque classe d'équivalence (clic gauche sur la pièce à "colorier", puis "apparences" et enfin "Appliquer au niveau du composant" dans la barre de menu de gauche) :

Paramétrage des liaisons

Question 2

L'onglet "MecaD3" permet de mener les études mécaniques sur le système. Vous devez à présent paramétrer les liaisons entre les classes d'équivalence.

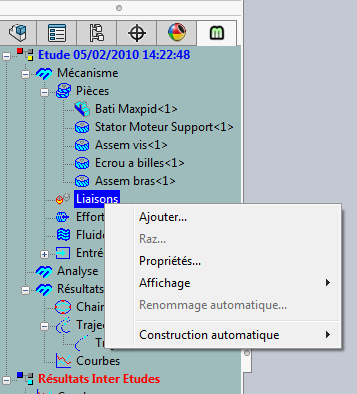

    Un clic droit sur "Liaisons" permet d'ajouter les liaisons

    Définir les 5 liaisons du mécanisme

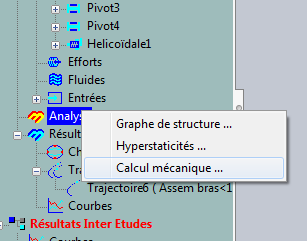

    Lancer ensuite l'étude de "Calcul mécanique" par clic droit sur "Analyse" :

Paramétrage des liaisons

Question 3

Lancer une étude cinématique, avec une durée de mouvement de 1s et 20 positions, pour une vitesse de rotation initialement égale à 1500 tr/mn.
Paramétrer ensuite l'affichage d'une courbe permettant de visualiser la loi entrée-sortie du mécanisme.

FIN DE CETTE PARTIE
